Внутрипольные конвекторы VITRON ВК, высота 150 мм, глубина 160 мм (4-трубный теплообменник) - купить в магазине HeatDesign.ru
12 692 р.
Специалисты нашей компании помогут Вам с подбором необходимого оборудования, а также предложат Вам специальные ценовые условия.
Позвоните нам по телефону: (925) 517-24-37
Или напишите нам письмо: zakaz@heatdesign.ru

Стоимость конвектора указана без учета стоимости верхней декоративной решетки.

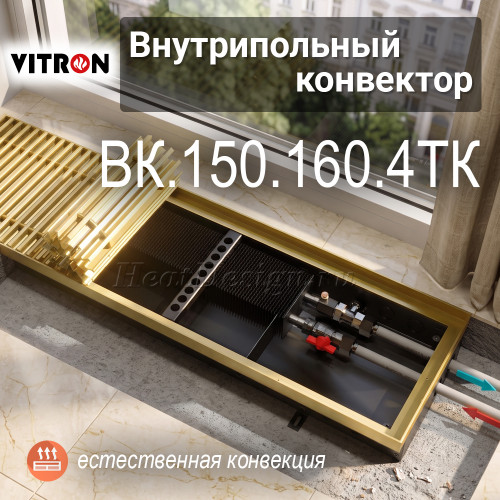

Встраиваемый в пол конвектор с естественной конвекцией VITRON - это отопительный прибор, в котором установлен медно-алюминиевый теплообменник, тепло от которого передается в отапливаемое помещение путём естественной конвекции. Позволяет преградить поток холодного воздуха от застеклённых фасадов или окон.

Данный тип конвектора служит для отопления только сухих помещений. Применяется в качестве основного отопительного прибора в помещениях с небольшими потребностями в отоплении, или вспомогательного отопительного прибора с системами тёплого пола, вентиляции, радиаторного водяного отопления.

Может быть установлен как в однотрубную, так и в двухтрубную систему отопления.

Особенности конвекторов VITRON

1. Высокопроизводительный теплообменник особой конструкции

Пластины имеют качественное гофрирование поверхности, что значительно повышает площадь теплообмена и тем самым увеличивает теплоотдачу. Пластины имеют кольцевой пояс для захода и обжатия соседней пластины. Каждая пластина «заклинивает» впередистоящую придавая теплообменнику жёсткость, невозможность разбалтывания в процессе эксплуатации, вследствие циклов нагрева-охлаждения. Также пластина имеет кольцевой выступ который позволяет чётко выдержать шаг между пластинами.

2. Декоративная рамка / окантовка

Различные варианты декоративного профиля позволяют монтировать конвектор в любую конструкцию пола. Предлагается пять вариантов монтажа с различным профилем.
Конвектор с рамкой из L-профиля и окантовкой из J-профиля монтируется встык с напольным покрытием. Рамка обеспечивает высокую жёсткость корпуса конвектора.
Рамка из Z-профиля и окантовка из F-профиля позволяет монтировать конвектор в любую конструкцию пола и скрывает стык между корпусом конвектора и напольным покрытием. Комбинация с рамкой из L-профиля и угловым профилем также позволяет скрыть стык между корпусом и напольным покрытием.

3. Корпус конвектора

Корпус конвектора изготавливается из листовой оцинкованной стали толщиной 0,8 мм с износостойким порошковым покрытием.
Корпус конвектора для помещений с повышенной влажностью изготавливается из нержавеющей стали. Длина корпуса варьируется от 600 до 3000 мм с шагом 50 мм. Внутри корпуса установлены специальные ребра жёсткости, которые защищают от внешнего силового воздействия при заливке бетонной стяжки.

Гарантия на сквозную коррозию корпуса 10 лет.

4. Декоративная решётка

Алюминиевый профиль решётки с двутавровым поперечным сечением обладает высокой нагрузочной способностью.
Для соединения профиля используется стальная пружина которая позволяет с достаточно большим усилием стягивать профиль между собой, предотвращая тем самым «разбалтывание» в процессе эксплуатации. Достоинством соединения профиля пружиной является то, что решётку можно сворачивать в малогабаритный рулон. Покрытие профиля обладает высокой износостойкостью и сохраняет решётку от потёртостей и царапин во время эксплуатации.

5. Прямое соединение конвекторов

Конвекторы длиной более 3000 мм могут поставляться отдельными частями. Соединение частей корпуса конвектора в единую конструкцию осуществляется через специальное соединение. Данное соединение позволяет собрать конвектор любой длины, которое представляет собой фланцы в виде двух пластин установленные в торцах корпуса, которые стягиваются между собой болтами, что обеспечивает высокую жёсткость конструкции.

6. Угловое соединение конвекторов

Угловое соединение представляет собой две торцевые пластины корпуса, которые стягиваются болтами, тем самым обеспечивается высокая жёсткость соединения.
Декоративная решётка опирается на фланцы пластин.

7. Регулирование

Управление вентилятором или двухпозиционным термоэлектрическим клапаном осуществляется настенным контроллером температуры. Контроллер имеет простой интерфейс позволяющий с легкостью разобраться с режимами работы.
Регулирование происходит в ручном или автоматическом режимах.

Тепловые характеристики
Тепловые характеристики ВК.150 (высота 150 мм)
ΔT=70°C
95/85/20°C
ΔT=60°C
85/75/20°C
В таблице указаны значения
теплоотдачи в ваттах (Вт)
Длина,
мм		 ШИРИНА 160 ММ ШИРИНА 200 ММ ШИРИНА 260 ММ ШИРИНА 300 ММ ШИРИНА 360 ММ ШИРИНА 400 ММ
Теплообменник 4ТК Теплообменник 4ТК Теплообменник 4ТК Теплообменник 6ТП Теплообменник 8ТП Теплообменник 6ТП Теплообменник 8ТП Теплообменник 6ТП Теплообменник 8ТП
ΔT=70°C ΔT=60°C ΔT=70°C ΔT=60°C ΔT=70°C ΔT=60°C ΔT=70°C ΔT=60°C ΔT=70°C ΔT=60°C ΔT=70°C ΔT=60°C ΔT=70°C ΔT=60°C ΔT=70°C ΔT=60°C ΔT=70°C ΔT=60°C
600 169 136 194 158 252 205 277 227 301 246 289 236 317 260 307 253 341 282
650 203 163 233 189 302 246 332 272 361 296 346 283 380 312 369 304 410 338
700 236 191 272 221 352 287 388 317 421 345 404 331 444 364 430 355 478 394
750 270 218 311 252 403 329 443 362 481 394 462 378 507 416 492 405 546 451
800 304 245 349 284 453 370 498 408 542 443 519 425 571 469 553 456 615 507
850 338 272 388 315 503 411 554 453 602 493 577 472 634 521 615 507 683 563
900 372 299 427 347 554 452 609 498 662 542 635 519 698 573 676 558 751 619
950 405 327 466 378 604 493 664 544 722 591 692 567 761 625 737 608 819 676
1000 439 354 505 410 654 534 720 589 782 640 750 614 824 677 799 659 888 732
1050 473 381 543 441 705 575 775 634 843 690 808 661 888 729 860 710 956 788
1100 507 408 582 473 755 616 830 680 903 739 866 708 951 781 922 760 1024 845
1150 540 435 621 504 805 657 886 725 963 788 923 756 1015 833 983 811 1092 901
1200 574 463 660 536 856 698 941 770 1023 837 981 803 1078 885 1045 862 1161 957
1250 608 490 699 567 906 739 997 816 1083 887 1039 850 1141 937 1106 912 1229 1014
1300 642 517 738 599 956 780 1052 861 1143 936 1096 897 1205 989 1168 963 1297 1070
1350 675 544 776 631 1007 821 1107 906 1204 985 1154 945 1268 1041 1229 1014 1366 1126
1400 709 572 815 662 1057 862 1163 952 1264 1034 1212 992 1332 1093 1290 1064 1434 1183
1450 743 599 854 694 1107 903 1218 997 1324 1084 1269 1039 1395 1145 1352 1115 1502 1239
1500 777 626 893 725 1158 944 1273 1042 1384 1133 1327 1086 1458 1197 1413 1166 1570 1295
1550 811 653 932 757 1208 986 1329 1087 1444 1182 1385 1133 1522 1249 1475 1216 1639 1352
1600 844 680 971 788 1258 1027 1384 1133 1505 1231 1443 1181 1585 1301 1536 1267 1707 1408
1650 878 708 1009 820 1309 1068 1440 1178 1565 1281 1500 1228 1649 1353 1598 1318 1775 1464
1700 912 735 1048 851 1359 1109 1495 1223 1625 1330 1558 1275 1712 1406 1659 1368 1844 1520
1750 946 762 1087 883 1409 1150 1550 1269 1685 1379 1616 1322 1776 1458 1721 1419 1912 1577
1800 979 789 1126 914 1460 1191 1606 1314 1745 1428 1673 1370 1839 1510 1782 1470 1980 1633
1850 1013 817 1165 946 1510 1232 1661 1359 1805 1478 1731 1417 1902 1562 1844 1520 2048 1689
1900 1047 844 1203 977 1560 1273 1716 1405 1866 1527 1789 1464 1966 1614 1905 1571 2117 1746
1950 1081 871 1242 1009 1611 1314 1772 1450 1926 1576 1847 1511 2029 1666 1966 1622 2185 1802
2000 1115 898 1281 1040 1661 1355 1827 1495 1986 1625 1904 1558 2093 1718 2028 1673 2253 1858
2050 1148 925 1320 1072 1711 1396 1882 1541 2046 1675 1962 1606 2156 1770 2089 1723 2322 1915
2100 1182 953 1359 1103 1762 1437 1938 1586 2106 1724 2020 1653 2219 1822 2151 1774 2390 1971
2150 1216 980 1398 1135 1812 1478 1993 1631 2166 1773 2077 1700 2283 1874 2212 1825 2458 2027
2200 1250 1007 1436 1166 1862 1519 2049 1677 2227 1822 2135 1747 2346 1926 2274 1875 2526 2084
2250 1283 1034 1475 1198 1913 1560 2104 1722 2287 1872 2193 1795 2410 1978 2335 1926 2595 2140
2300 1317 1061 1514 1230 1963 1602 2159 1767 2347 1921 2250 1842 2473 2030 2397 1977 2663 2196
2350 1351 1089 1553 1261 2013 1643 2215 1812 2407 1970 2308 1889 2536 2082 2458 2027 2731 2253
2400 1385 1116 1592 1293 2064 1684 2270 1858 2467 2019 2366 1936 2600 2134 2520 2078 2799 2309
2450 1418 1143 1630 1324 2114 1725 2325 1903 2528 2069 2424 1983 2663 2186 2581 2129 2868 2365
2500 1452 1170 1669 1356 2164 1766 2381 1948 2588 2118 2481 2031 2727 2238 2642 2179 2936 2421
2550 1486 1198 1708 1387 2215 1807 2436 1994 2648 2167 2539 2078 2790 2290 2704 2230 3004 2478
2600 1520 1225 1747 1419 2265 1848 2491 2039 2708 2216 2597 2125 2853 2343 2765 2281 3073 2534
2650 1554 1252 1786 1450 2315 1889 2547 2084 2768 2266 2654 2172 2917 2395 2827 2331 3141 2590
2700 1587 1279 1825 1482 2366 1930 2602 2130 2828 2315 2712 2220 2980 2447 2888 2382 3209 2647
2750 1621 1306 1863 1513 2416 1971 2658 2175 2889 2364 2770 2267 3044 2499 2950 2433 3277 2703
2800 1655 1334 1902 1545 2466 2012 2713 2220 2949 2413 2827 2314 3107 2551 3011 2483 3346 2759
2850 1689 1361 1941 1576 2517 2053 2768 2266 3009 2463 2885 2361 3171 2603 3073 2534 3414 2816
2900 1722 1388 1980 1608 2567 2094 2824 2311 3069 2512 2943 2408 3234 2655 3134 2585 3482 2872
2950 1756 1415 2019 1639 2617 2135 2879 2356 3129 2561 3001 2456 3297 2707 3196 2635 3551 2928
3000 1790 1443 2057 1671 2668 2176 2934 2402 3190 2610 3058 2503 3361 2759 3257 2686 3619 2985
Длина, мм от 600 до 3000
Высота, мм 150
Глубина, мм 160
Наличие вентилятора нет
Тип теплообменника 4-трубный квадратный
